M5, Trzpienie stopniowane, kulka z powłoką diamentową, trzon z węglika wolframu
M5, Styli stepped, diamand coated sphere, tungsten carbide shaft
626115-0129-024
Application
Trzpienie pokryte powłoką diamentową z kulką i trzonem wykonanymi z jednego elementu dla najwyższej stabilności i dokładności. Gwint M5 dla aktywnych głowic skanujących VAST.
- Kuliste trzpienie wykazują takie same właściwości pomiarowe w każdym kierunku
- Kulka pokryta powłoką diamentową odporna na osady i zużycie
- Polerowana powierzchnia dla bardzo wrażliwych materiałów
- Trzon z węglika wolframu o wysokiej sztywności
- Większa stabilność dzięki stopniowanemu trzonowi
- Sprawdzona jakość ZEISS dzięki zaawansowanej produkcji
Szczególy
- Zastosowanie
- Pomiar stykowy
- Typ produktu
- Trzpień
- Typ trzpienia
- Stopniowany
- Typ połączenia
- M5
- Materiał końcówki trzpienia
- Powłoka diamentowa
- Geometria końcówki trzpienia
- Segment kulki

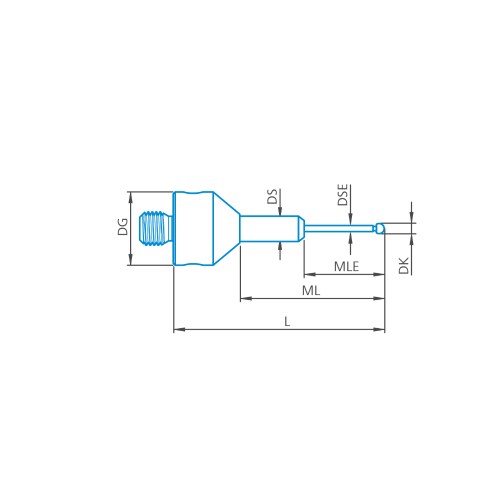

- Ø Kulka (DK)
- 0,5 mm
- Długość (L)
- 24,0 mm
- Długość pomiarowa (ML)
- 14,0 mm
- 2. Długość pomiarowa (MLE)
- 2,5 mm
- Materiał trzonu
- Węglik wolframu
- Ø Trzon (DS)
- 1,0 mm
- Ø 2. Trzon (DSE)
- 0,3 mm
- Ø Oprawka (DG)
- 11,0 mm
- Waga
- 6,21 g
Product note
W zależności od materiału końcówki trzpienia i mierzonego elementu może dochodzić do zużycia lub osadzania się materiału. Dlatego należy regularnie sprawdzać trzpienie pod mikroskopem i pamiętać o ich czyszczeniu lub wymianie w przypadku uszkodzenia. W zależności od rodzaju i stopnia zanieczyszczenia do czyszczenia dostępna jest szeroka gama środków czyszczących. Inżynierowie aplikacji ZEISS zalecają stosowanie chusteczek do czyszczenia trzpieni lub ściereczek z mikrofibry.
