Talerzyk stanowi centralny interfejs między głowicą pomiarową a układem trzpieni. Układ trzpieni jest montowany za pomocą zintegrowanej kostki. Do optymalizacji można zastosować przedłużacze Zeiss CFX. Talerzyk Zeiss jest odczytywany i rozpoznawany na głowicy pomiarowej po jego wybraniu. W przypadku sterowanej numerycznie automatycznej wymiany układu trzpieni, talerzyk (wraz z układem trzpieni) jest umieszczany w gnieździe głowicy MT/VAST (600660-8365-000), które znajduje się w magazynku (MSR / ProMax).
- Etykieta z chipem ID - 100% identyfikacja poprawnego systemu głowicy w oprogramowaniu w celu uniknięcia kolizji i nieprawidłowych pomiarów
- Bezpieczna obsługa układu trzpieni (brak możliwości nieprawidłowego pobrania z gniazda trzpieni)
- Poprawa wydajności systemu (VAST Performance FlyScan QuickChange)
- Więcej informacji na wyświetlaczu panelu sterowania (nazwa, współrzędne, siła pomiaru, kąt)
- Zastosowanie
- Pomiar stykowy
- Typ produktu
- Talerzyk
- Głowica pomiarowa
- VAST/MT
- Typ połączenia
- M5
- Typ połączenia wyjściowego
- M5

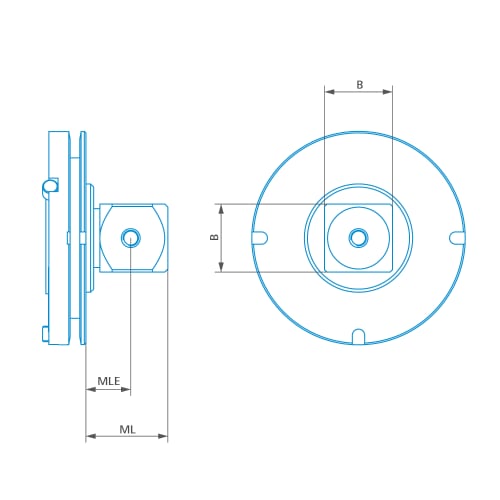

- Długość pomiarowa (ML)
- 26,5 mm
- 2. Długość pomiarowa (MLE)
- 14,5 mm
- Szerokość (B)
- 22,0 mm
- Waga
- 316,0 g

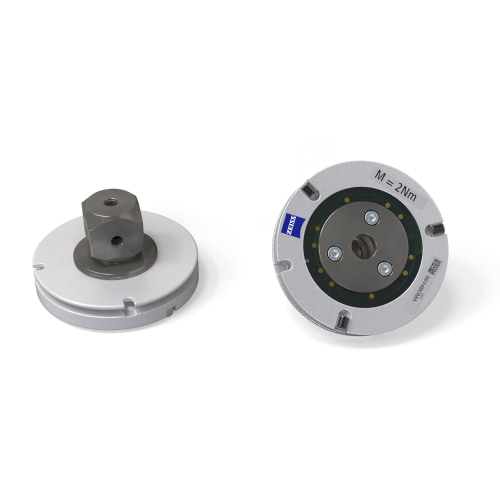

Zawiera: Aluminiowy korpus z chipem Płyta kotwiąca z 3 śrubami mocującymi Tytanowa kostka 22 mm z gwintem M5
Informacja o produkcie
Funkcjonalność maszyn pomiarowych ZEISS i ich specyfikacje są gwarantowane wyłącznie w przypadku stosowania oryginalnych wymiennych talerzyków ZEISS. Wszystkie funkcje zestawu VAST Performance Kit mogą być używane tylko w połączeniu z wymiennymi talerzykami ZEISS. Stosowanie talerzyków pochodzących od nieznanych / niecertyfikowanych producentów ma znaczący negatywny wpływ na dokładność i stabilność. W przypadku stosowania nowego talerzyka ZEISS należy sprawdzić konieczność użycia DeviceActivator. Więcej informacji i instrukcje obsługi są dostępne w Download Center: https://portal.zeiss.com/download-center/softwares/imt
