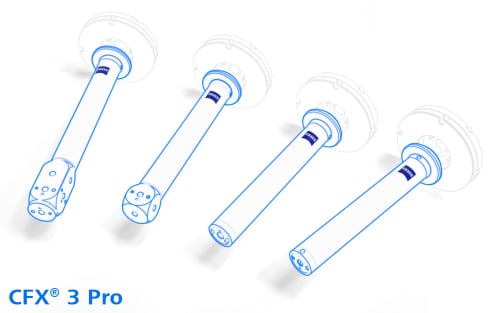

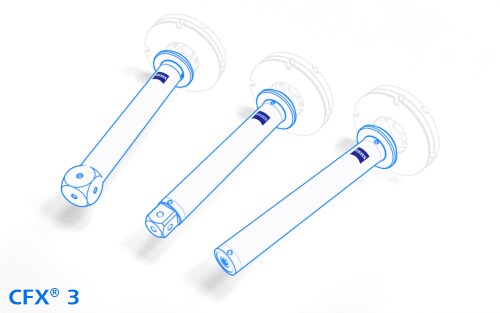

Przedłużacze talerzykowe M5 CFX®

W przypadku wielu aplikacji zastąpienie kostki przedłużaczem talerzykowym REACH CFX® zmniejszy masę i zapewni optymalną sztywność i dokładność układu trzpieni. Jeśli w kierunku X lub Y nie ma cech do mierzenia, lub wymagane jest przedłużenie w kierunku Z, górną kostkę należy usunąć. Konstruktorzy powinni również używać jak najmniejszej liczby połączeń, a gwintowane połączenia kostki nie są idealne i należy ich unikać. Szczególnie ważne jest również uzyskanie jak najlepszej sztywności w pobliżu talerzyka, gdzie występują największe siły pochodzące z układu trzpieni. Przedłużacze talerzykowe ZEISS REACH CFX® zastępują standardowe elementy łączące między kostką talerzyka a przedłużaczem. Eliminuje to punkt łączenia, zmniejsza masę i zapewnia lepszą wydajność układu.
