M3 XXT, Trzpienie gwiazdowe proste, kulka rubinowa, trzon ze stali nierdzewnej

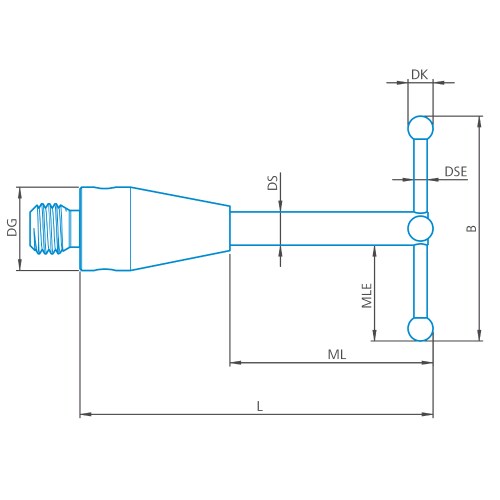

Trzpień gwiazdowy M3 XXT, DK0.8 L44
Trzpienie gwiazdowe do pomiaru otworów, rowków, podcięć, średnic walców i otworów zamiast trzpieni dyskowych. Gwint M3 dla głowic ZEISS VAST XXT.
- M3 XXT charakteryzuje się większą średnicą oprawki dla większej sztywności
- Standardowa oprawka dla przedłużaczy M3 XXT
- Rubin jest najczęściej stosowanym materiałem kulki
- Rubinowa kulka dostępna w rozmiarach od 0,2 do 12 mm
- Trzon z węglika wolframu o wysokiej sztywności
- Prosty trzon o większej długości pomiarowej
- Sprawdzona jakość ZEISS dzięki zaawansowanej produkcji
- Zastosowanie
- Pomiar stykowy
- Typ produktu
- Trzpień
- Typ trzpienia
- Trzpień gwiazdowy
- Typ połączenia
- M3 XXT
- Materiał końcówki trzpienia
- Rubin
- Geometria końcówki trzpienia
- Kulka
- Ø Kulka (DK)
- 0,8 mm
- Długość (L)
- 44,0 mm
- Długość pomiarowa (ML)
- 35,0 mm
- 2. Długość pomiarowa (MLE)
- 3,5 mm
- Materiał trzonu
- Węglik wolframu
- Ø Trzon (DS)
- 4,0 mm
- Ø 2. Trzon (DSE)
- 0,6 mm
- Ø Oprawka (DG)
- 5,0 mm
- Szerokość (B)
- 11,0 mm
- Waga
- 4,5 g
Product note
Nie zaleca się łączenia elementów M3 RENISHAW z systemami ZEISS XXT. Różne średnice oprawek mogą powodować luźne połączenie, skutkujące błędami pomiarowymi.
W zależności od materiału końcówki trzpienia i mierzonego elementu może dochodzić do zużycia lub osadzania się materiału. Dlatego należy regularnie sprawdzać trzpienie pod mikroskopem i pamiętać o ich czyszczeniu lub wymianie w przypadku uszkodzenia. W zależności od rodzaju i stopnia zanieczyszczenia dostępna jest szeroka gama środków czyszczących. Inżynierowie aplikacji ZEISS zalecają stosowanie chusteczek do czyszczenia trzpieni lub ściereczek z mikrofibry.
